Trackball系列键盘详情介绍

注意事项：

• 连接电脑的数据线要插在右手有轨迹球的那一侧


• v1版本 trs音频线连接：拔插中间的连接线需要先把连接电脑的数据线拔掉，不要带电拔插，不管是插上还是拔掉，都要在数据线没有连接电脑的情况下，因为带电拔插会打坏主控,导致一半的键盘不能使用


• v2版本采用ctc数据线连接，支持带电拔插中间连接线，解决v1版本出现的问题，pcb现在已全部升级v2版本

• 电路板颜色现在统一为黑色，不接受指定电路板颜色

相关介绍

• Trackball系列是有线分体键盘，目前这个系列有四个不同配列，分别为39/44/47/59,均为热插拔套件，不带轴体开关和键帽，具体配列图片在底部有展示，请下滑到最下面

• Trackball系列是主键区仅支持mx开关，拇指区支持mx开关或者凯华矮轴 choc v1/v2 开关(凯华矮轴型号v1:1350, v2:1353) 拇指区类型需要在下单的时候确定好，二选一，不能同时使用mx和choc，后期不可更改

• 39/44/47为全按键版本，没有旋钮

• 59配列的双旋钮部分可以自由选择，变成四个配列:(需要在下单时确定，后期不可更改)

• • 59:双旋钮

• • 60:左旋钮右按键(右旋钮换成按键)

• • 60:左按键右旋钮(左旋钮换成按键)

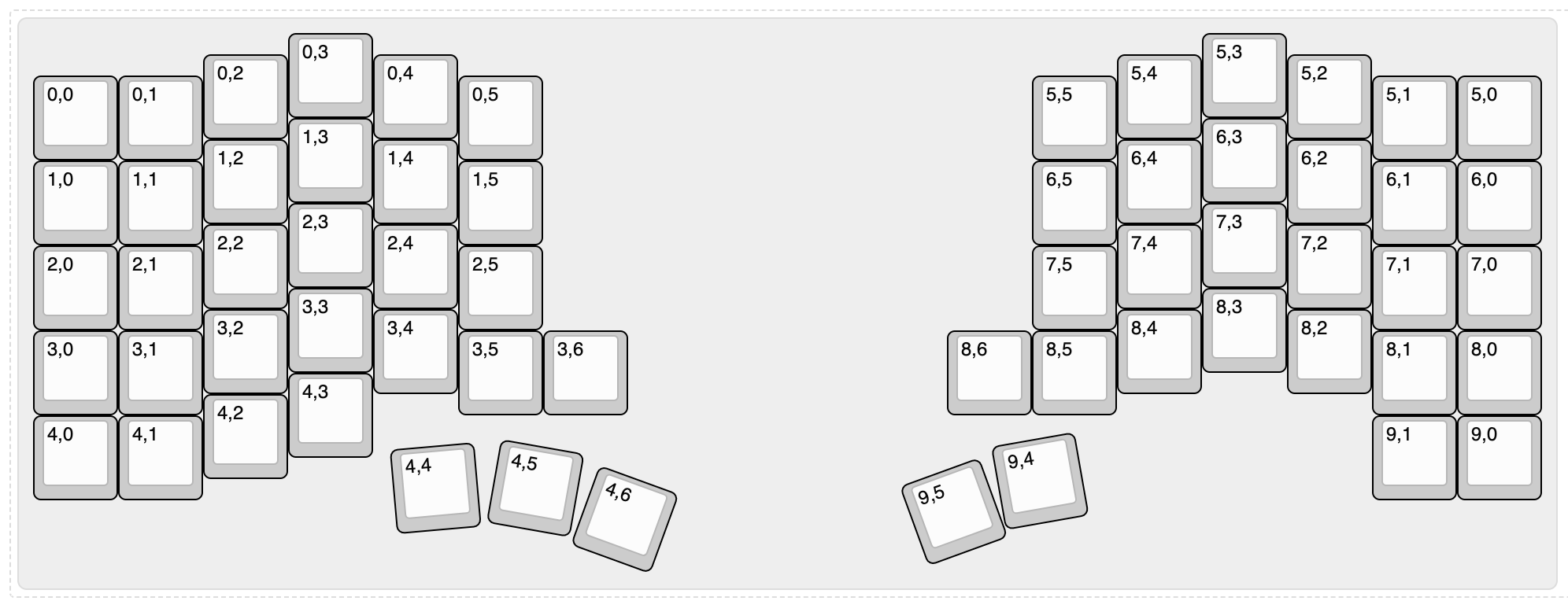

• • 61:全按键(双旋钮都换成按键)

• • 旋钮为ec11，支持左旋转和右旋转和点击，左旋转和右旋转和点击的功能都可以分别定义每一个的功能，没有固定功能，不要问能不能调节音量，能不能进行翻页，都可以，实在不理解意思的， 最简单的描述就是你把它当做三个按键就行，按键怎么玩这个就怎么玩，实在不理解就选购61全按键版本

• 基于qmk固件兼容vial,相比于via和remap支持更多的设置， 可以尽可能的发挥qmk固件的功能

• 主控使用rp2040,支持rgb matrix矩阵灯光,支持6层LAYER, 全部按键支持rgb灯光，没有底灯，rgb是下灯位(如果不了解下灯位什么意思，不用纠结，这个是给那些了解的人看的,因为有些人不喜欢上灯位)

• OLED屏幕，左手Luna小狗,动作会跟随不同的按键做出变化，会显示当前layer，以及当前触发的修饰键；右手Bongo Cat会根据打字速度变化形态, 同时右手屏幕支持通过Tinfo按键切换到轨迹球参数页面,观看当前轨迹球各项参数设置

• 轨迹球支持鼠标模式(正常鼠标一样移动)，阻击模式(以较低的dpi移动)，滚动模式(相当于正常鼠标中间的滚轮,支持水平滚动和垂直滚动)

• 支持Automatic Mouse Layer(自动切层),切层后停留在鼠标层时间可以自己调节，轨迹球触发Automatic Mouse Layer的滚动幅度阈值也可以调节

• 增加Tinfo键值，按下该键可以在右手OLED屏幕上切换出当轨迹球各项设置具体数据

• 上述关于轨迹球的描述还是有疑惑的地方，可以点击下面的链接，进入轨迹球讲解详情页，了解更详细的信息


点击进入轨迹球键值和说明，可以了解关于轨迹球的玩法

点击进入vial改建软件，用来自定义按键

下面是各配列展示图，图片只是配列示意图，具体外壳颜色和轨迹球球体颜色，以下单确认信息为准：

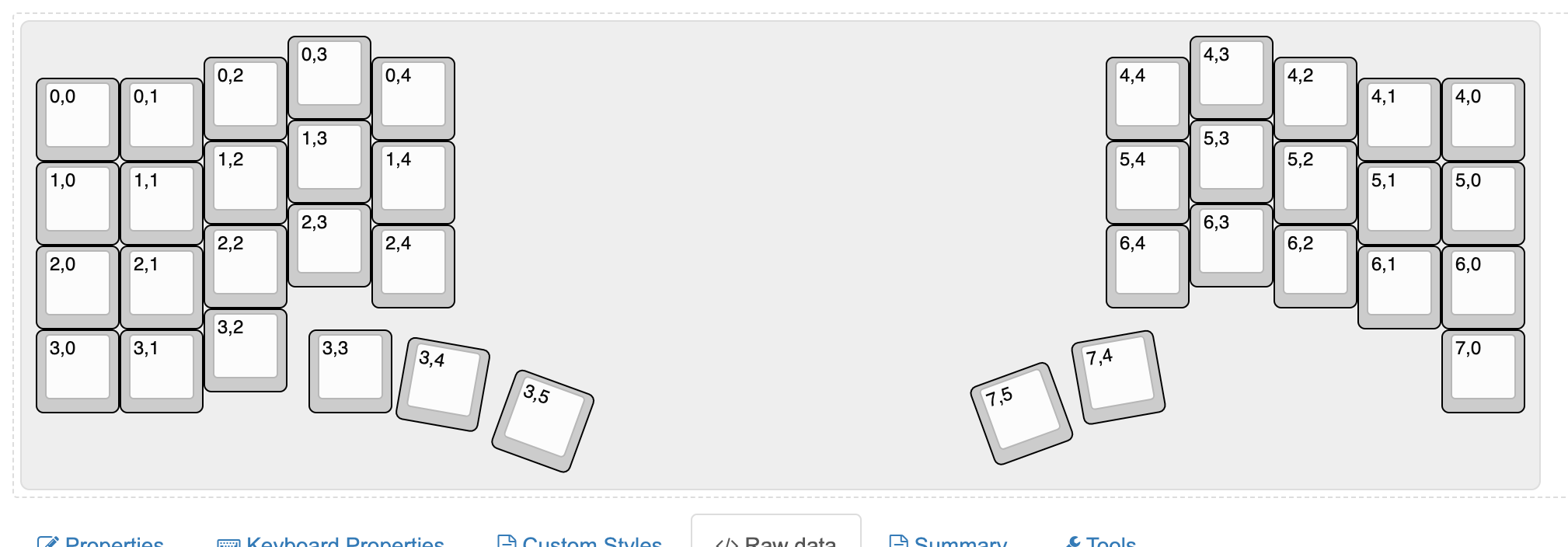

Trackball39:

Trackball44:

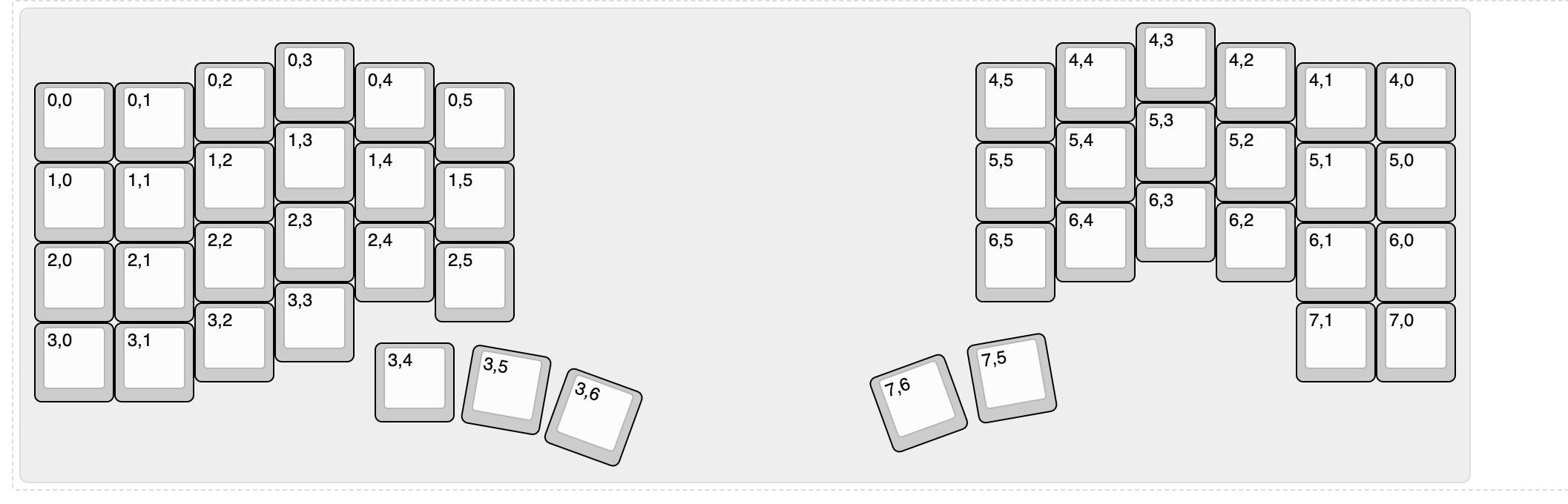

Trackball47:

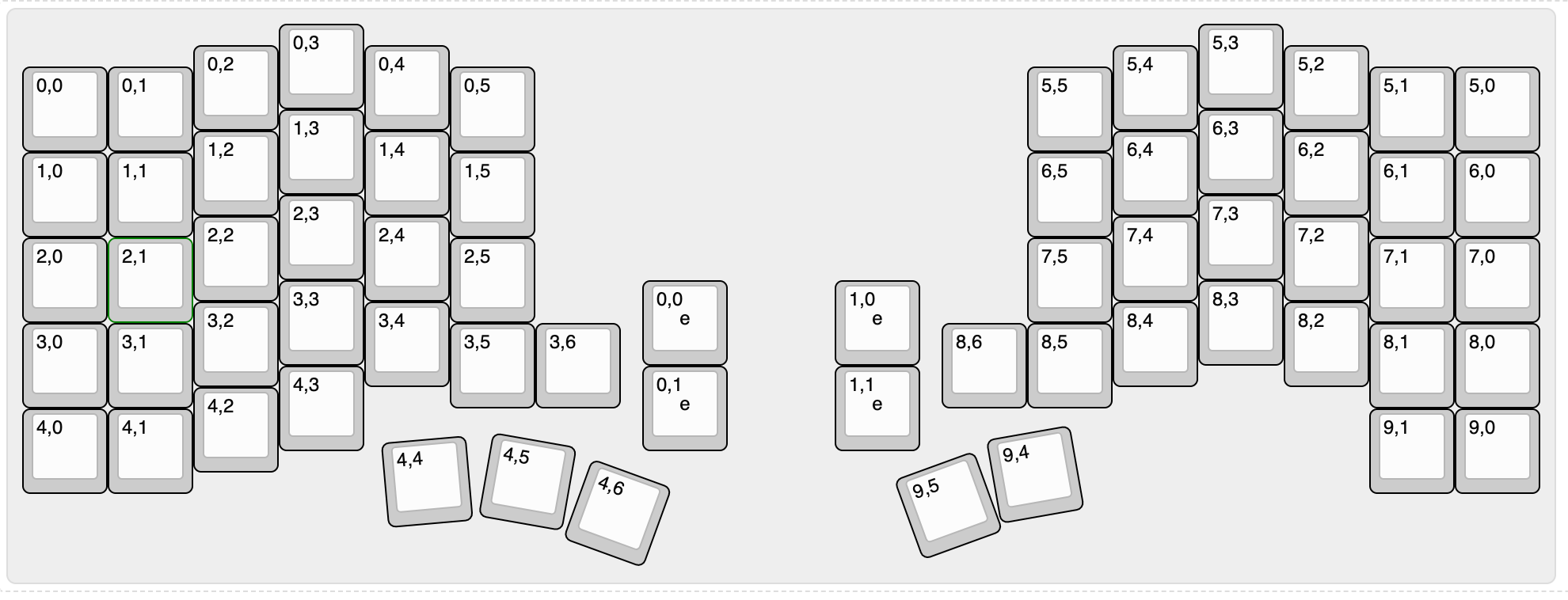

Trackball59:
